En Tlaquepaque, el error más frecuente es asumir que la arcilla del valle no se licúa. Esa suposición ha costado proyectos. La realidad geotécnica es distinta. Bajo la capa de arcilla expansiva típica del municipio, a profundidades de 4 a 8 metros, aparecen lentes de arena limosa saturada. Son precisamente esos estratos los que, ante un sismo como el que puede generar la cercana zona de subducción de la Placa de Cocos, desarrollan excesos de presión de poros. El análisis de licuefacción no es un trámite. Es una verificación obligada. Se realiza mediante el factor de seguridad calculado con datos de campo. Para obra en las zonas de El Álamo o cerca del Parían, donde el nivel freático puede estar alto en época de lluvias, combinamos el estudio de resistencia con sondajes SPT para obtener el índice N60 corregido por energía y confinamiento. Así se determina la demanda sísmica cíclica real.
Un lente de arena de 30 cm de espesor puede generar asentamientos diferenciales de hasta 15 cm durante un sismo de diseño.
Características del servicio en Tlaquepaque
Video demostrativo
Condiciones geotécnicas locales en Tlaquepaque

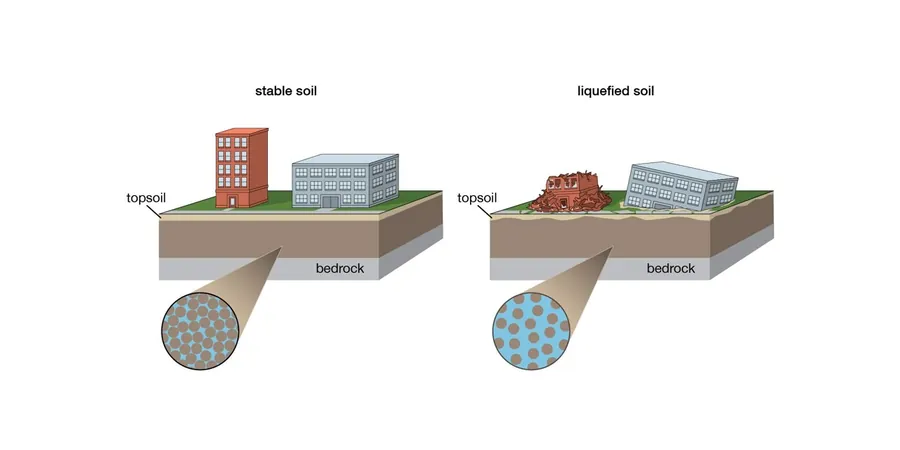

El Manual de Diseño de Obras Civiles de la CFE, en su sección de Diseño por Sismo, exige evaluar el potencial de licuefacción en sitios Clase E y F. Gran parte de Tlaquepaque, especialmente en las colonias asentadas sobre el antiguo vaso lacustre, clasifica como Clase E. Ignorar este requerimiento no solo viola la normativa federal. Expone la estructura a asentamientos diferenciales severos. La licuefacción no siempre se manifiesta con volcanes de arena. En Tlaquepaque, con su capa superficial cohesiva, es más probable una pérdida de capacidad portante silenciosa. La estructura simplemente se inclina. Las zonas de mayor riesgo incluyen áreas cercanas al río San Juan y los terrenos de cultivo reconvertidos en fraccionamientos, donde el nivel freático somero mantiene saturados los estratos arenosos. Un análisis de licuefacción bien ejecutado estratifica el riesgo por profundidad y permite cuantificar el asentamiento esperado, base para decidir si se requiere mejoramiento del terreno.
Nuestros servicios de Análisis de licuefacción de suelos
El análisis de licuefacción en Tlaquepaque se aborda en tres etapas claras: exploración de campo, ensayos de laboratorio y análisis numérico. Cada proyecto recibe una configuración de servicios ajustada a la zonificación geotécnica del municipio.
Perforación con ensayo SPT y medición de nivel freático
Sondeo mecanizado con registro continuo de golpeo cada metro. Determinación de la profundidad del agua freática, variable estacional crítica en Tlaquepaque.
Piezocono sísmico (SCPTu) para perfil continuo
Registro ininterrumpido de resistencia de punta corregida, fricción lateral y presión de poros. Permite detectar lentes de arena de pocos centímetros no visibles en SPT.
Ensayos de laboratorio cíclicos
Triaxial cíclico y corte simple cíclico sobre muestras inalteradas. Obtención de la razón de resistencia cíclica (CRR) específica del suelo de Tlaquepaque.
Análisis de asentamiento post-licuefacción
Cálculo de deformaciones volumétricas por reconsolidación según Zhang et al. (2002). Estimación de hundimiento diferencial para definir tolerancias de cimentación.
Preguntas frecuentes
¿En qué zonas de Tlaquepaque es obligatorio el análisis de licuefacción?
Es obligatorio en zonas donde el subsuelo esté conformado por arenas saturadas en los primeros 15 metros de profundidad y el sitio clasifique como Clase E según el Manual de CFE. En Tlaquepaque, esto aplica principalmente a las colonias ubicadas sobre los sedimentos del antiguo lago de Atemajac, al sur y centro del municipio, así como en las cercanías de los cauces históricos como el río San Juan.
¿Qué diferencia hay entre usar SPT y CPT para el análisis de licuefacción?
El SPT proporciona muestras para clasificación visual y golpeo cada metro. Sin embargo, puede perder la resolución en lentes delgados de arena. El CPT registra datos cada 2 cm, lo que permite identificar capas de pocos centímetros de espesor que el SPT puede pasar por alto. En Tlaquepaque, donde las intercalaciones de arena y arcilla son finas, recomendamos complementar con CPT para no subestimar el potencial de licuefacción.
¿Cuál es el costo de un análisis de licuefacción en Tlaquepaque?
El rango de inversión para un análisis de licuefacción completo en Tlaquepaque oscila entre MX$18.590 y MX$32.130, dependiendo del número de sondeos, la profundidad de exploración y si se requiere CPT sísmico adicional al SPT. El alcance final se define tras una revisión preliminar de la zonificación geotécnica del predio.
¿Qué parámetros del suelo influyen más en el potencial de licuefacción?
Los parámetros críticos son la densidad relativa de la arena, la profundidad del nivel freático, la magnitud del sismo de diseño (definida por la aceleración pico del terreno, amáx) y el contenido de finos del estrato arenoso. En Tlaquepaque, la saturación estacional por las lluvias de temporal modifica el nivel freático y debe considerarse en la evaluación.
¿Se puede construir sobre un suelo con potencial de licuefacción?
Sí, siempre que se implementen medidas de mitigación. Las opciones incluyen densificación del terreno mediante vibrocompactación, columnas de grava como drenes verticales para disipar presiones de poro, o cimentaciones profundas con pilotes que atraviesen el estrato licuable hasta un estrato competente. La elección depende del espesor del estrato crítico y de las cargas de la estructura.
